[系统技巧] UG草图怎么画多边形图形? UG绘制整八边形的教程
作者：精品下载站 日期：2022-09-11 10:13:05 浏览：217 分类：玩电脑
在UG NX6.0或以前的版本中，草图模块里面没有多边形曲线的创建命令，很多学生在绘制多边形的时候不知道怎么处理。这里介绍一下在草图中使用轮廓线怎样来绘制多边形。
![[系统技巧] UG草图怎么画多边形图形? UG绘制整八边形的教程](https://www.cdz432.com/zb_users/upload/2022/09/20220911101305166286238563210.jpeg)
模具三维设计软件ug nx10.0 64位 中文特别版(附安装教程+破解文件)
- 类型：3D制作类
- 大小：3.3GB
- 语言：简体中文
- 时间：2019-01-21

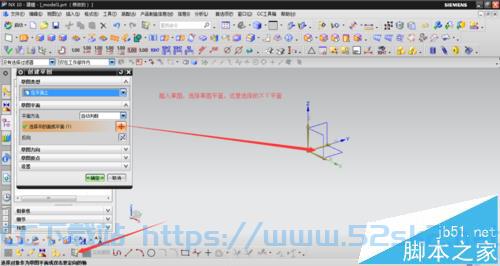

1、点击插入草图或者进入任务中的草图，也可以使用快捷键进入，然后选择你要进入绘制的平面。
![[系统技巧] UG草图怎么画多边形图形? UG绘制整八边形的教程](https://www.cdz432.com/zb_users/upload/2022/09/20220911101306166286238636210.jpeg)

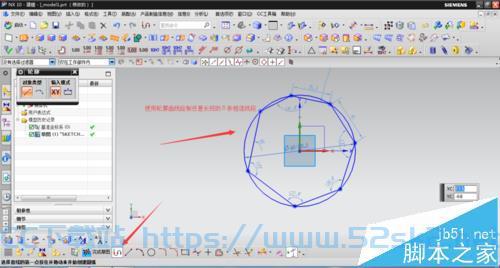

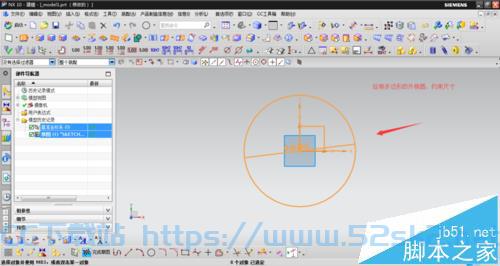

2、首先绘制一个多边形的外接圆，约束好尺寸，再用轮廓线命令绘制一个多边形，保证直线的端点在圆上，为了方便捕捉点，最好关掉捕捉圆心和象限点，防止过约束。
![[系统技巧] UG草图怎么画多边形图形? UG绘制整八边形的教程](https://www.cdz432.com/zb_users/upload/2022/09/20220911101306166286238649645.jpeg)
![[系统技巧] UG草图怎么画多边形图形? UG绘制整八边形的教程](https://www.cdz432.com/zb_users/upload/2022/09/20220911101306166286238658950.jpeg)

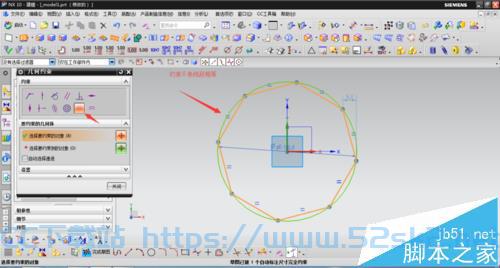

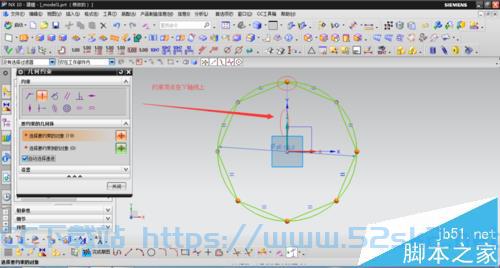

3、我这里绘制了８条边，点击约束，选中８条边线，约束为相等，如图所示。然后约束一个顶点在纵向轴线上，如果前面捕捉没有问题，草图就已经完全约束了。
![[系统技巧] UG草图怎么画多边形图形? UG绘制整八边形的教程](https://www.cdz432.com/zb_users/upload/2022/09/20220911101307166286238772191.jpeg)
![[系统技巧] UG草图怎么画多边形图形? UG绘制整八边形的教程](https://www.cdz432.com/zb_users/upload/2022/09/20220911101307166286238731593.jpeg)

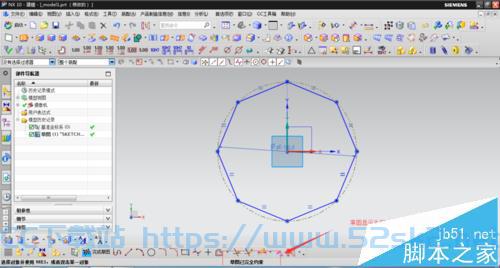

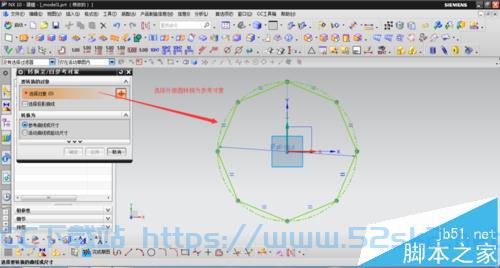

4、接着转换至参考对象，选择多边形的外接圆转换成参考线，如图所示。最后完成草图多边形的绘制。
![[系统技巧] UG草图怎么画多边形图形? UG绘制整八边形的教程](https://www.cdz432.com/zb_users/upload/2022/09/20220911101307166286238733273.jpeg)
![[系统技巧] UG草图怎么画多边形图形? UG绘制整八边形的教程](https://www.cdz432.com/zb_users/upload/2022/09/20220911101307166286238722062.jpeg)
注意事项：
注意轮廓连续绘制，如果中间中断，绘制时应捕捉到前一线段的端点，也就是说两条相邻线要共端点。
