运行源码

我们将运行1.13.0版本的Flink，其scala环境为2.12

Step1. 获取学习项目

1

git clone https://github.com/fightinggg/flink-src-study.git --recursive

在这个项目中，笔者把flink源码作为了一个git submodule放置于文件夹flink中，用来临时查看，当然我个人不建议看这些代码，因为这个文件夹太大了，IDE都不能很好的处理他。

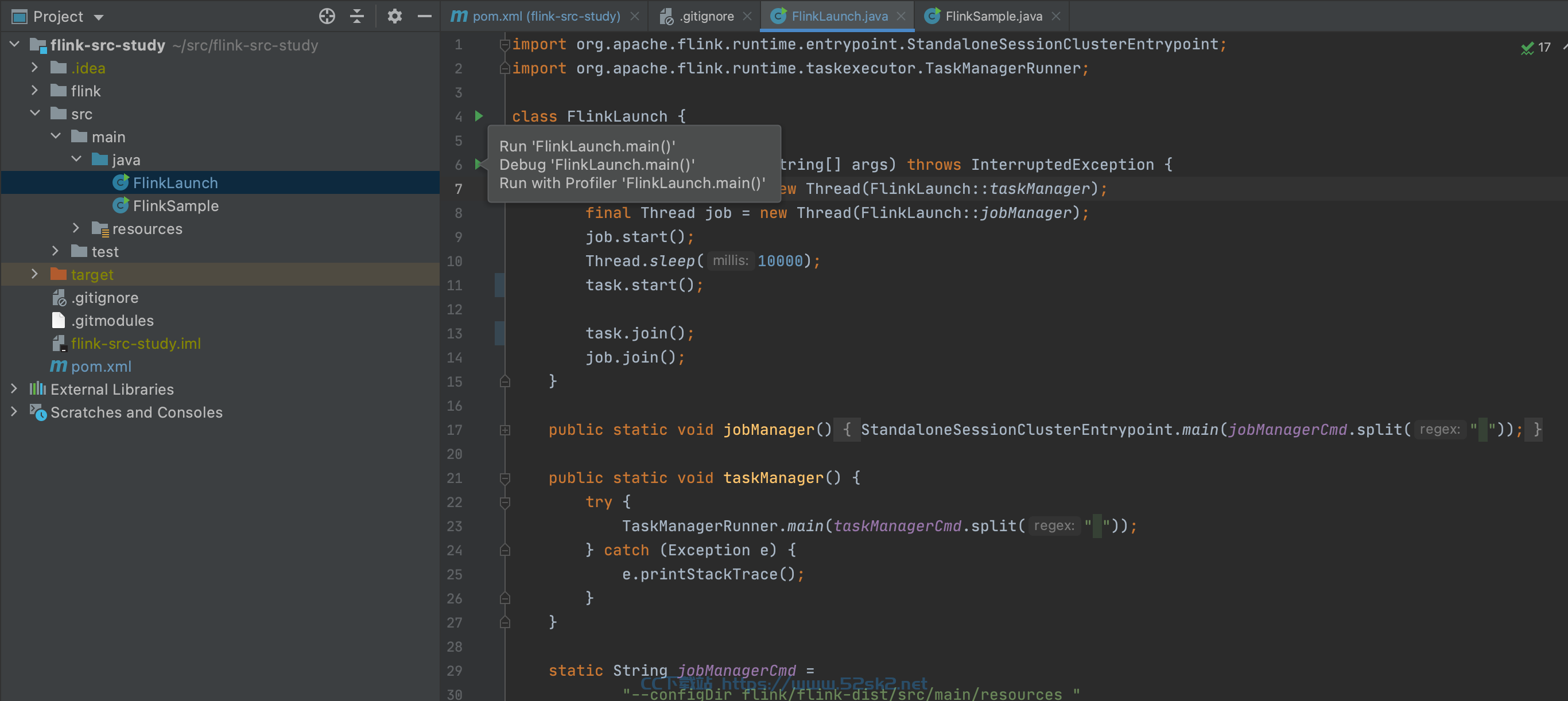

然后就可以直接运行了

Step2. Enjoy It

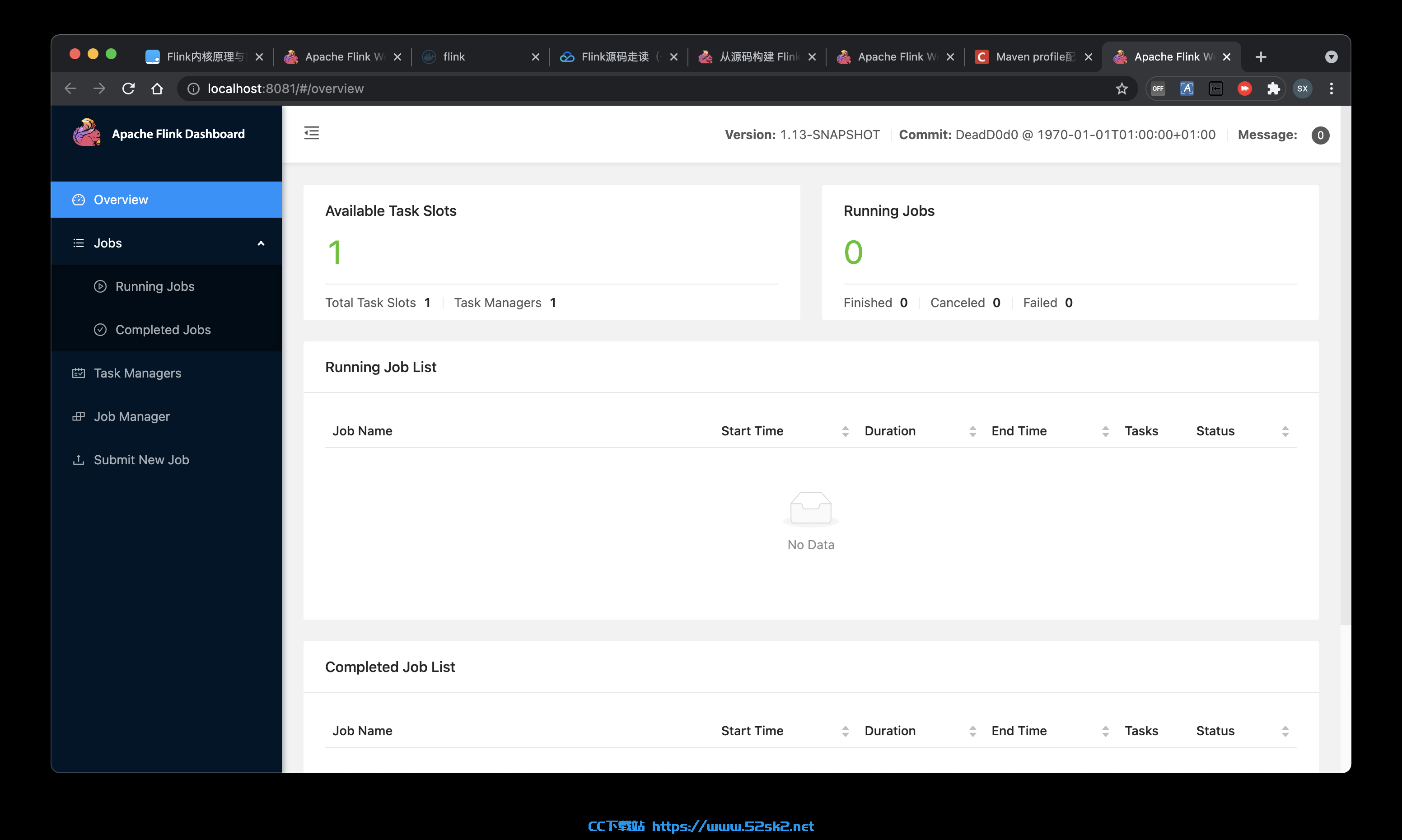

现在你可以直接从这里进入flink的控制台http://localhost:8081， 你也可以直接在ideal中调试flink。

Step3. Debug

自己设断点就好了。

使用Flink

下面使用flink-examples-streaming_2.12-1.13.0来演示

执行环境

这个包下的所有的example在main函数的第一行全部首先选择获取环境，代码如下。

1

env = StreamExecutionEnvironment.getExecutionEnvironment();

数据源

当我们获取运行环境以后，紧接着就需要拿到数据源，examples中的各个例子获取数据源的方案如下。

方案 example 从数组获取 1. WordCount
2. WindowWordCount
... 从文件按行获取 1. WordCount
2. WindowWordCount
... 从自定义Source获取 1. TopSpeedWindowing
2. KafkaEventsGeneratorJob
... 从Kafka获取 1. StateMachineExample
... 从Socket获取 1. SocketWindowWordCount
... 从集合获取 1. WindowJoin
...

算子

第一个问题就是：什么是算子？

算子描述了一系列的计算操作，他告诉计算机一个数据应该如何处理。

graph LR
  %% style
  classDef green fill:#a3e4d7,stroke:#333,stroke-width:1px
  classDef blue fill:#d6eaf8,stroke:#333,stroke-width:1px
  classDef brown fill:#edbb99,stroke:#333,stroke-width:1px
  classDef grey fill:#f2f3f4,stroke:#333,stroke-width:1px

  %% point
  start((数据源)):::green
  op1(算子1):::blue
  op2(算子1):::blue
  op3(算子1):::blue
  op4(算子2):::blue
  op5(算子2):::blue
  op6(算子2):::blue
  output((输出)):::brown
  shuffle((shuffle)):::grey

  %% edge
  start --> op1 & op2 & op3 --- shuffle --> op4 & op5 & op6 --> output

一旦我们有了数据源以后，数据源源源不断的产生数据，我们可以把它当作一个流，可以进行计算了，DataStream被flatMap以后是SingleOutputStreamOperator,实际上这个类和DataSream区别并不是特别大，SingleOutputStreamOperator继承自DataStream且没有重写任何函数。

KeyedStream则提供了一些聚合函数。

graph LR
  %% style
  classDef green fill:#a3e4d7,stroke:#333,stroke-width:1px

  %% point
  DataStream(DataStream<br/>数据源):::green
  SingleOutputStreamOperator(SingleOutputStreamOperator<br/>简单的输出流):::green
  KeyedStream(KeyedStream<br/>被Key分组的流):::green

  %% edge
  DataStream -->|flatMap| SingleOutputStreamOperator
  DataStream -->|keyBy| KeyedStream

更具体一点，如wordCount，他经过flatMap分词，然后使用词进行Key，最后聚合，代码如下。

1
2
3
4
5
6

DataStream<Tuple2<String, Integer>> counts =
    // split up the lines in pairs (2-tuples) containing: (word,1)
    text.flatMap(new Tokenizer())
    // group by the tuple field "0" and sum up tuple field "1"
    .keyBy(value -> value.f0)
    .sum(1);

窗口

当然复杂一点点的如WindowWordCount，中间穿插了一个计数窗口，代码如下。

1
2
3
4
5
6
7
8

DataStream<Tuple2<String, Integer>> counts =
    // split up the lines in pairs (2-tuples) containing: (word,1)
    text.flatMap(new WordCount.Tokenizer())
    // create windows of windowSize records slided every slideSize records
    .keyBy(value -> value.f0)
    .countWindow(windowSize, slideSize)
    // group by the tuple field "0" and sum up tuple field "1"
    .sum(1);

Socket数据源

最复杂的SocketWindowWordCount，首先执行nc -l 12345，然后启动此类的main函数，nc可以直接输入，我们能发每5秒输出了一次实时计算结果，代码如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

DataStream<WordWithCount> windowCounts =
    text.flatMap(
    new FlatMapFunction<String, WordWithCount>() {
        @Override
        public void flatMap(
            String value, Collector<WordWithCount> out) {
            for (String word : value.split("\s")) {
                out.collect(new WordWithCount(word, 1L));
            }
        }
    })
    .keyBy(value -> value.word)
    .window(TumblingProcessingTimeWindows.of(Time.seconds(5)))
    .reduce(
    new ReduceFunction<WordWithCount>() {
        @Override
        public WordWithCount reduce(WordWithCount a, WordWithCount b) {
            return new WordWithCount(a.word, a.count + b.count);
        }
    });

异步数据源

首先提出一个背景，有一条来自Kafka的数据，由于某些原因，该数据中暂时不包含完整的字段，当我们使用Flink从Kafka读取数据以后，还需要查询Mysql补全其字段，此后才能使用Flink做接下来的操作。

如果自定义数据源，从Kafka消费数据，然后查询Mysql，最后输出，这其中其实涉及到很多问题，一个最简单的想法是从Kafka单线程消费数据，然后阻塞住，去查询Mysql。

sequenceDiagram
  rect rgb(0, 0, 255, .1)
      loop
          DataStream ->> + Kafka : 拉取数据
          Kafka --) - DataStream : 返回数据
          DataStream ->> + Mysql : 查询未知字段
          Mysql --) - DataStream : 返回未知字段
          DataStream ->> + out : 产生一条数据
          out --) - DataStream : 数据生产成功
      end
  end

这样做无可厚非，但是效率堪忧，Kafka拉取数据要快于Mysql，所以补全字段以及输出结果可以异步完成，基于第二个点，引入了RichAsyncFunction。

sequenceDiagram
  rect rgb(0, 0, 255, .1)
      loop
          DataStream ->> + Kafka : 拉取数据
          Kafka --) - DataStream : 返回数据
          DataStream -) + 线程池 : 后续工作委托给线程池
      end
  end
  线程池 ->> - 线程池 : 完成剩下的工作

当然RichAsyncFunction做的工作不仅仅是这些，实际上处理流程也比这个复杂很多，这里从中挑几个出来聊一聊。

首先是顺序问题，由于后续工作委托给了线程池，线程池内部当然可以并发执行，那么我们就没办法保证有哪些数据先处理完毕，Async I/O给出的第一个解决方案是通过队列保证顺序，哪个任务先执行完我不管，最终按入队顺序取结果；第二个解决方案是完全不理会顺序，谁先执行完就取出谁的结果；第三个解决方案是关注watermark，对于当前watermark下的数据，执行完就直接取出结果，对于下一个watermark的数据，将其缓存，直到他的watermark抵达。读者可以在这里看到更加详细的过程http://wuchong.me/blog/2017/05/17/flink-internals-async-io/

GPU计算

MatrixVectorMul是一个GPU计算例子，其中主要的内容在Multiplier中。这里 不做过多介绍。

Iterator模型

试想，如果有一些元素需要进行迭代计算，比如说我们计算两个元素进行斐波拉契数列的第n项，是不是可以写一个递归？

1
2
3

int fib(int a,int b,int n){
    return n<=0 ? b : fib(b,a+b,n-1);
}

如果某些算子也需要进行这些操作，我们可以使用ProcessFunction, 下面这个代码和上面的代码的思想异曲同工。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

@Override
public void processElement(
    Tuple5<Integer, Integer, Integer, Integer, Integer> value,
    Context ctx,
    Collector<Tuple5<Integer, Integer, Integer, Integer, Integer>> out)
    throws Exception {
    Tuple5<Integer, Integer, Integer, Integer, Integer> element =
        new Tuple5<>(value.f0, value.f1, value.f3, value.f2 + value.f3, ++value.f4);

    if (value.f2 < BOUND && value.f3 < BOUND) {
        ctx.output(ITERATE_TAG, element);
    } else {
        out.collect(element);
    }
}

WindowJoin模型

参考SQL语法中的Join操作，两个stream将按照指定的key进行聚合。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

public static DataStream<Tuple3<String, Integer, Integer>> runWindowJoin(
    DataStream<Tuple2<String, Integer>> grades,
    DataStream<Tuple2<String, Integer>> salaries,
    long windowSize) {

    return grades.join(salaries)
        .where(new NameKeySelector())
        .equalTo(new NameKeySelector())
        .window(TumblingEventTimeWindows.of(Time.milliseconds(windowSize)))
        .apply(
        new JoinFunction<
        Tuple2<String, Integer>,
        Tuple2<String, Integer>,
        Tuple3<String, Integer, Integer>>() {

            @Override
            public Tuple3<String, Integer, Integer> join(
                Tuple2<String, Integer> first, Tuple2<String, Integer> second) {
                return new Tuple3<String, Integer, Integer>(
                    first.f0, first.f1, second.f1);
            }
        });
}
